WGC鼓型齒聯軸器 特點及應用場合：具有少量軸線偏移補償性能,，不能緩沖,、減振,。外形尺寸小，理論上傳遞轉矩大,，需要潤滑,、密封，但噪聲較大,、價格貴,，用于聯接水平兩同軸線軸系傳動。用于低速,、重載工況條件下聯接水平兩同軸線,，如冶金機械、重型機械等,。不適用于高速,、高精度的軸系傳動，起動頻繁,、正反轉多變的工況不宜采用,。
WG型--基本型；
WGP型--帶制動盤型,，適用于與點盤式制動器配套,；
WGZ型--帶制動輪型，適用于與瓦塊式制動器配套,；
WGT型--接中間套型,，適用于兩軸長距離聯接，許用轉速[n]取決于中間套的長度和質量,，并應驗算臨界轉速
WGC型--垂直安裝型,，用于聯接垂直的兩軸線軸系傳動；

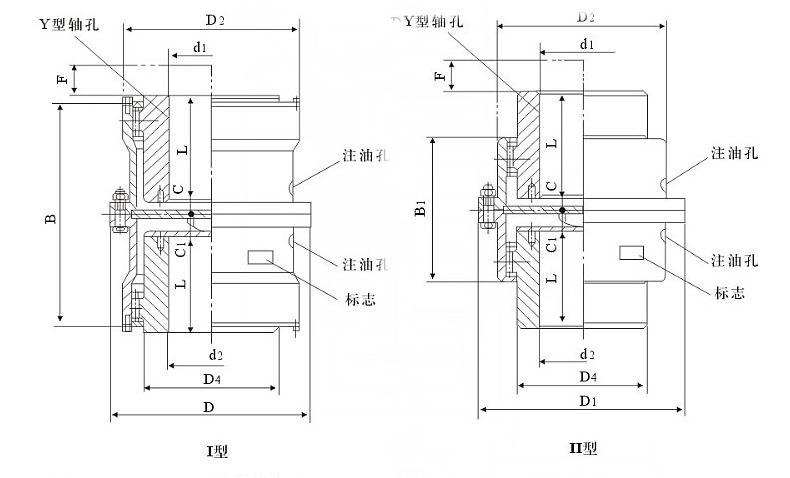

I型--密封端蓋為分離型,，齒間距較大,，可以允許較大的徑向位移，可與Y,、J1,、Z1型軸伸聯接；
II型--密封端蓋為整體型,，齒間距小,，相對允許徑向位移小，結構緊湊,，轉動慣量小,，可與Y、J1型軸伸聯接；
GICL型--基本型(寬型),；
GIICL型--基本型(窄型),；
GICLZ型--中間軸型(寬型)；
GIICLZ型--中間軸型(窄型),；
GICL,、GIICL型,用于兩軸端直接聯接；
GICLZ,、GILZ型,，用于兩軸長距離聯接；
GCLD型--電機軸伸型,，用于電機軸伸聯接,；
WGC型鼓形齒式聯軸器基本參數和主要尺寸:（JB/T 7002-93）mm
|
