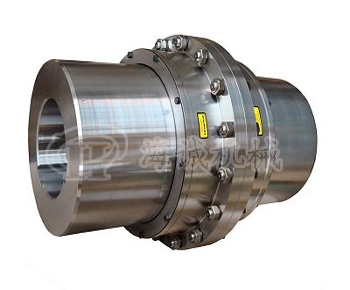

GIICL型鼓形齒式聯軸器
發布于：2016/11/28
隸屬于：齒式聯軸器
GIICL型鼓形齒式聯軸器 特點及應用場合：具有少量軸線偏移補償性能,，不能緩沖、減振。外形尺寸小,，理論上傳遞轉矩大,，需要潤滑、密封,，但噪聲較大,、價格貴，用于聯接水平兩同軸線軸系傳動,。用于低速,、重載工況條件下聯接水平兩同軸線，如冶金機械,、重型機械等,。不適用于高速、高精度的軸系傳動,，起動頻繁,、正反轉多變的工況不宜采用。
WG型--基本型,；
WGP型--帶制動盤型,，適用于與點盤式制動器配套；
WGZ型--帶制動輪型,，適用于與瓦塊式制動器配套,；
WGT型--接中間套型，適用于兩軸長距離聯接,，許用轉速[n]取決于中間套的長度和質量,，并應驗算臨界轉速；
WGC型--垂直安裝型,，用于聯接垂直的兩軸線軸系傳動,；
I型--密封端蓋為分離型，齒間距較大,，可以允許較大的徑向位移,，可與Y、J1,、Z1型軸伸聯接,；
II型--密封端蓋為整體型，齒間距小,，相對允許徑向位移小,，結構緊湊，轉動慣量小,，可與Y,、J1型軸伸聯接,；
GICL型--基本型(寬型)；
GIICL型--基本型(窄型),；
GICLZ型--中間軸型(寬型),；
GIICLZ型--中間軸型(窄型)；
GICL,、GIICL型,用于兩軸端直接聯接,；
GICLZ、GILZ型,，用于兩軸長距離聯接,；
GCLD型--電機軸伸型，用于電機軸伸聯接,；

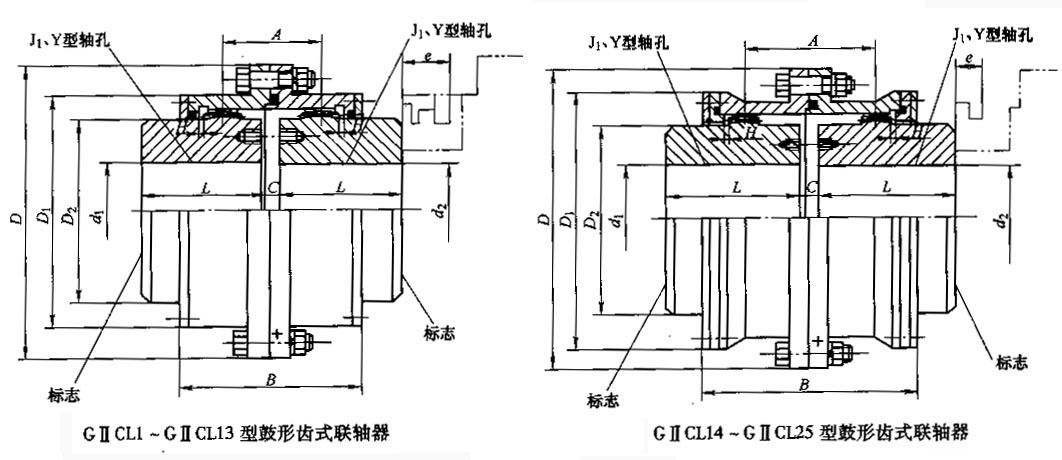

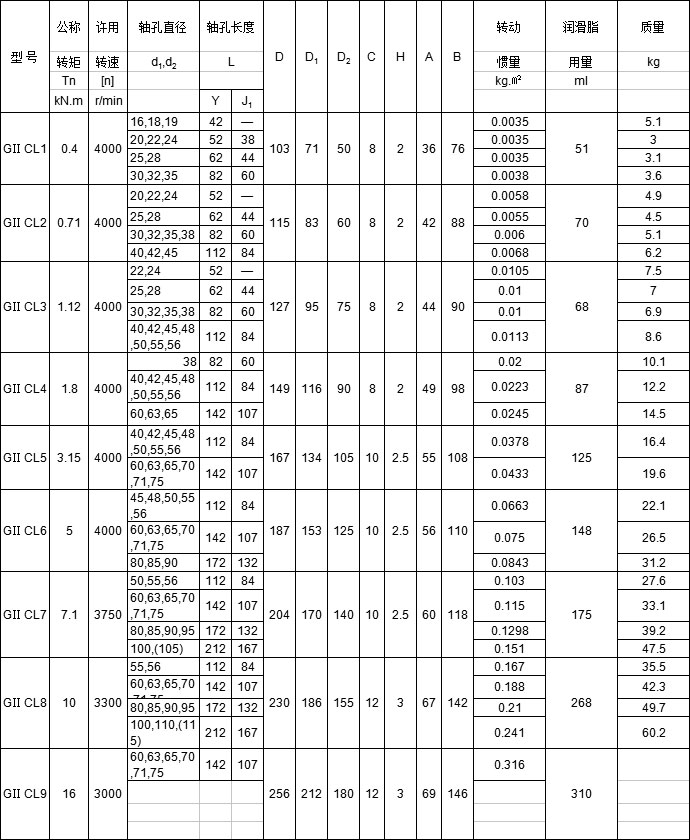

GⅡCL型鼓形齒式聯軸器的參數及主要尺寸：(JB/T 8854.2-2001) mm
