JS型蛇型彈簧聯軸器 特點及應用場合：是一種結構先進的金屬?gòu)椥月?lián)軸器。它靠蛇形彈簧片來傳遞扭矩。其傳動特性與優點如下： 1,、減振性好,，使用壽命長 聯軸器以蛇形彈簧片軸向嵌入兩半36％以上,。梯形截面的蛇形彈簧片采用優質彈簧鋼,，經嚴格的熱處理，并特殊加工而成,，具有良好的機械性能,，從而使聯軸器的使用壽命遠比非金屬?gòu)椥栽?lián)軸器（如彈性套 柱銷，尼龍棒銷聯軸器）大為增長,。
2,、承受變動載荷范圍大，起動安全 兩個半聯軸器與簧片接觸的齒面是弧形的,，當傳遞扭矩增大時,，彈簧片將沿齒弧面變形,，使兩個半聯軸器作用在簧片上的力點靠近,。簧片與齒面的接觸點即力矩的變化,，是隨著傳遞扭矩的大小而變化的,，它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受更大的載荷變動量,。從下圖可見,，傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或強力沖擊載荷時,，于一定程度上有保護配套機件的安全性,。
3,、 傳動效率高，運行可靠 聯軸器的傳動效率,，經測定達99.47％,，其短時超載能力為額定扭矩的兩倍，運行安全可靠,。
4,、 噪聲低，潤滑好 鋁合金罩殼以保護彈簧避免運轉時向外甩出,，且殼體內儲滿黃油,，不僅使?jié)櫥己茫沂够善瑖Ш蠒r(shí)的噪聲被黃油阻尼吸收而消除,。
5,、 結構簡單，裝拆方便 整機零件少,，體積小,，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便,，緊密,，從而使裝拆，維護比一般聯軸器簡便,。
6,、 允許有較大的安裝偏差 由于彈簧片與齒弧面是點接觸的，所以使聯軸器能獲得較大的撓性,。它能被安裝在同時有徑向,，角向，軸向的偏差情況下正常工作,，具體安裝偏差值見另表

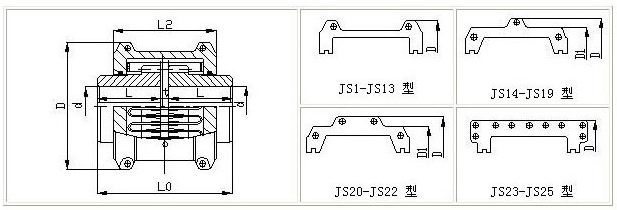

JS型蛇型彈簧聯軸器的參數及主要尺寸：（JB/T 8869-2000)mm
|
